隨著小型光伏系統應用越來越多，尤其雷雨多發的夏季，光伏系統的問題也越來越突出，近期經常有客戶反映組件支架上帶電了，報絕緣阻抗過低等問題，經小固檢查，發現大部分案例是系統接地沒有做好。借此機會，浩通跟大家分享下太陽能光伏系統接地的注意事項。
將雷電引入大地，保證光伏系統設備正常運行；
防止故障電流、雷電流 感應電流危害設備或人體；
防止逆變器交流側N和PE端產生電壓，逆變器報錯。

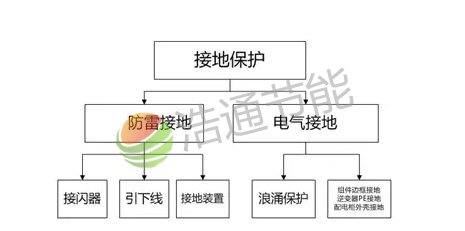

光伏系統的防雷等級為三級，選擇相應的防雷設備或者措施。

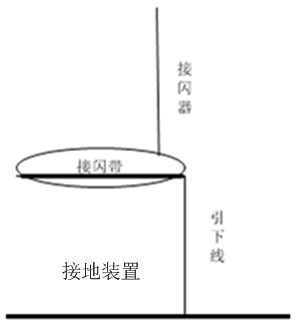

接閃器：接閃器包括接閃桿、接閃網、接閃帶。

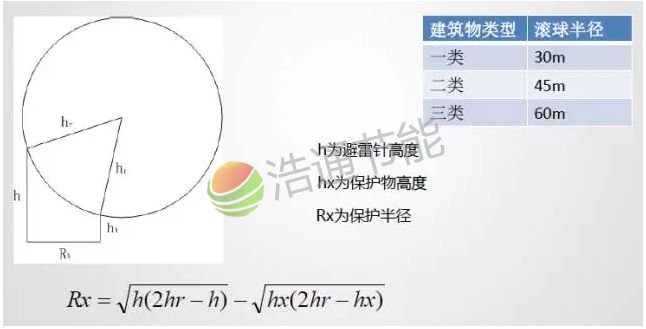

接閃桿一般選用直徑12-16mm的熱鍍鋅圓鋼，接閃端宜做成半球狀，最小彎曲半徑為4.8mm；避免陰影投射到光伏組件上接閃桿安裝在組件陣列的北側，家用項目可用光伏板金屬支架做接閃器。接閃桿的高度采用滾球法計算：

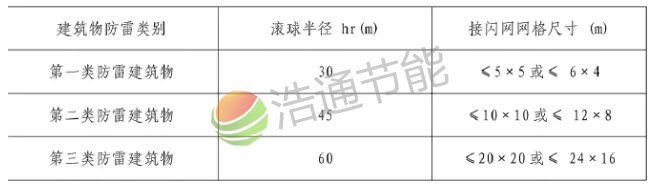

接閃帶：跟接閃桿不同，接閃桿是豎直向上的，只在其根部和引下線相連，一般是明設；接閃帶一般是水平或者傾斜鋪設（依屋面或者地面斜度而定），至少兩處（首尾）和引下線相連，可以是明設，也可以暗鋪在房屋的混凝土內。接閃帶以網狀敷設，叫做接閃網。接閃網網格尺寸跟建筑物防雷等級有關，具體如下：
在需要安裝接閃帶的光伏項目中，網格尺寸一般按照第三類防雷建筑物進行計算設計，如果項目現場雷擊概率較大，可以按照第二類防雷建筑物進行計算設計。
引下線上端與接閃器可靠焊接，下端與建筑物基礎底盤鋼筋焊接為一體。引下線宜優先采用直徑≥8mm的圓鋼。
接地裝置宜采用熱鍍鋅鋼材，其規格一般為：直徑50mm的鋼管，壁厚不小于3.5mm，長度一般為1.5-2.5m。
接地極的埋設深度不小于0.5m；連接焊接過的部位要重新做防腐防銹處理；土質疏松還要夯實土壤，當土壤阻值達不到要求時，可以采用灑降阻劑或者木炭屑來降低接地阻抗。

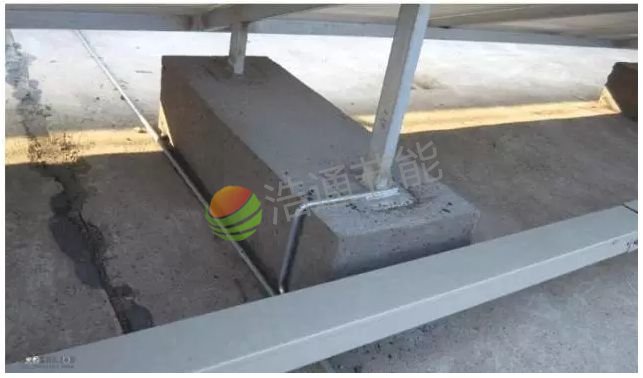

組件的邊框與金屬支架均應進行連接，再通過引下線完成可靠接地，同時在連接組件邊框和金屬支架時，需要去除金屬表面的氧化膜，以降低接地阻抗，符合接地要求。
注意：光伏系統運行過程中，需要測量交流側對地電阻，確保對地等效電阻不小于100KΩ。

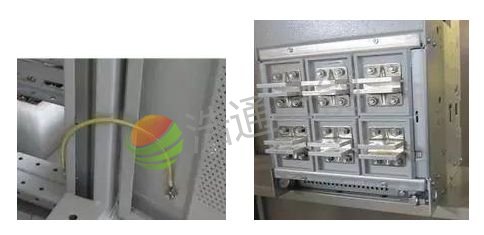

就近框架接地（柜體結構件接地電阻等效于接地線電阻），框架或者底板一般配有接地螺絲。
光伏系統的接地是光伏系統最不起眼的一環，卻又是最重要一環。可靠接地可以防止直擊雷、感應雷、雷電波對系統的破壞，可以防止設備短路、漏電引起的組件或逆變器損壞甚至燒毀，可以確保人員接觸可能帶電的金屬部分而不會受到電擊傷害。系統接地減少了整個系統的故障率，提高了光伏收益，對整個光伏系統運行的可靠性和穩定性起著非常重要的作用。
